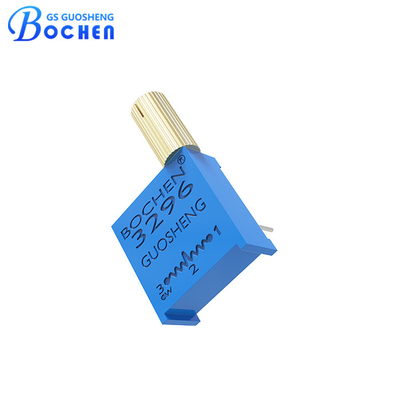

3296 50k 100k Ohm Multiturn 102 Trimpot Trimmer Potentiometer Variabele weerstand

Producten

elektrische elektrische elektrische elektrische elektronen

3296 50k 100k Ohm Multiturn 102 Trimpot Trimmer Potentiometer Variabele weerstand

MOQ:	100 stuks
Prijs:	$0.048 - $0.90/Piece
Standaardverpakking:	Standaardverpakking 50 stuks/buis
Leveringstermijn:	1-7 werkdagen
Betaalmethode:	T/T, L/C, D/A, D/P, Western Union
Toeleveringskapaciteit:	10000000 stukken per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Chengdu

Merknaam

BOCHEN

Certificering

RoHS, Reach

Modelnummer

3296-reeks

Productnaam:

3296 Serie 0.5W 50k 100k 200k Ohm Variabele weerstand Multiturn Cermet Trimmer Potentiometer

Weerstandselement:

Cermet

Productstijl:

Multi-turn trimmer

Beëindigingsstijl:

PC-pin

Montagewijze:

Door het gat

Weerstandswaaier:

10Ω~5MΩ

Tolerantie van weerstand:

± 10%

Elektrisch rijden:

25 ± 2 draaikansen

Het rotatieleven:

200 cycli、ΔR≤±3%R

Totale mechanische verplaatsing:

30 ± 2 draaikansen

Nominaal vermogen (max. 300 volt):

70°C, 0,5W; 125°C, 0W

Variatie van de contactweerstand (CRV):

≤ 3% R of 3Ω

Min. bestelaantal:

100 stuks

Prijs:

$0.048 - $0.90/Piece

Verpakking Details:

Standaardverpakking 50 stuks/buis

Levertijd:

1-7 werkdagen

Betalingscondities:

T/T, L/C, D/A, D/P, Western Union

Levering vermogen:

10000000 stukken per maand

Markeren:

102 trimpot resistor

Multi-turn 102 trimpot

Multi-turn trimpot trimmer potentiometer

Productbeschrijving

3296 Serie 0.5W 50k 100k 200k Ohm Variabele weerstand Multiturn Cermet Trimmer Trimming Potentiometer

Hoogtepunten:

•RoHS-compatibel.

• Elf.de terminale stijlen.

•Elektrische beweging 25 ± 2 draaie.

•Het nominale vermogen is 0,5 W bij 70 °C.

•Multiturn / Cermet / Industrial / Gesloten.

•Weerstand 10 ohm tot 10 megohm.

•Twee aanpassingsmethoden: zijdelingse en bovenste aanpassing.

•Kleine afmetingen, hoge precisie, verstelbare precisie, stabiele en betrouwbare prestaties.

Beschrijving:

De 3296-serie trimmer potentiometer is een veel voorkomende verstelbare weerstand die wordt gebruikt in elektronische circuits.Het wordt vaak aangeduid als een "trimmer potentiometer" of "trimmer weerstand" en een veelzijdig elektronisch onderdeel ontworpen voor nauwkeurige weerstand aanpassing in circuitsHet heeft een compact ontwerp dat geschikt is voor integratie in verschillende elektronische apparaten en apparatuur.de 3296-serie trimmerspotentiometer maakt het mogelijk om de weerstandswaarden te verfijnen om aan specifieke circuitvereisten te voldoen.

Belangrijkste kenmerken van de trimmerspotentiometer van de 3296-serie zijn:

Verstelbaarheid:De trimmerspotentiometer kan eenvoudig worden ingesteld met behulp van een knop of schroevendraaier, waardoor de weerstandswaarden nauwkeurig kunnen worden geregeld.

Compacte grootte:De kleine vormfactor maakt het ideaal voor ruimtebeperkte toepassingen, zoals op PCB's of in strakke elektronische assemblages.

Hoge precisie:Sommige varianten van de 3296-trimmerpotentiometer bieden een hoge precisie en zorgen voor nauwkeurige en betrouwbare weerstandsaanpassingen.

Betrouwbaarheid:Met een eenvoudige constructie en geen bewegende onderdelen, levert de 3296 trimmer potentiometer betrouwbare prestaties en een lange levensduur.

Een breed toepassingsgebied:Het wordt veel gebruikt in verschillende elektronische circuits, waaronder analoge en digitale circuits, sensoren, stroomvoorzieningen en audiotoestellen.

Over het algemeen is de trimmerpotentiometer van de 3296-serie een essentieel onderdeel voor het ontwerp en de kalibratie van circuits, die in een compact pakket instelbaarheid, precisie en betrouwbaarheid biedt.

Specificaties:

Elektrische kenmerken	Nominale weerstandsbereik	10Ω~5MΩ
	Resistentie Tolerantie	± 10%
	Terminalweerstand	≤ ± 1% R of 3Ω
	Variatie van de contactweerstand (CRV)	≤ 3% R of 3Ω
	Isolatieweerstand	500 Vdc R1≥1GΩ
	Voltage weerstaan	101.3KPa, 500 Vac; 8.5KPa, 250 Vac
	Dielectrische sterkte Zeeniveau	500 Vac ((1 min.)
	Effectief reizen	25 (± 2) bochten
Omgevingskenmerken	Weldwarmteweerstand	Waaloplossen: Temperatuur: 260 °C ± 5 °C, T: 3 ± 1 sec. met een vermogen van niet meer dan 10 kW Temperatuur: 320oC±5oC, T: ≤2 sec.
	Nominaal vermogen (max. 300 volt)	70oC, 0,5W; 125oC, 0W
	Temperatuurbereik	-55 °C ~ + 125 °C
	Temperatuurcoëfficiënt	± 250, ± 100 ppm /°C
	Temperatuurverschillen	ΔR≤±2%R, Δ(Uab/Uac)≤±1%
	Rampen	10-500Hz, 0,75 mm, 6h ΔR≤±1%R, Δ ((Uab/Uac) ≤±2%
	Vibratie	100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2%
	Elektrische uithoudingsvermogen bij 70°C	1000 uur @ 70oC Nominaal vermogen; ΔR≤±3%R
	Rotatielooptijd	200 cycli, ΔR≤±3%R
Fysieke kenmerken	Totale mechanische verplaatsing	30 ± 2 draaikansen
	Startmoment	≤ 25 mN.m.
	Clutch-koppel	≤ 35 mN.m.

Afmeting:

Elf terminale stijlen:

3296 50k 100k Ohm Multiturn 102 Trimpot Trimmer Potentiometer Variabele weerstand 0

3296 50k 100k Ohm Multiturn 102 Trimpot Trimmer Potentiometer Variabele weerstand 1

3296 50k 100k Ohm Multiturn 102 Trimpot Trimmer Potentiometer Variabele weerstand 2

3296 50k 100k Ohm Multiturn 102 Trimpot Trimmer Potentiometer Variabele weerstand 3

3296 50k 100k Ohm Multiturn 102 Trimpot Trimmer Potentiometer Variabele weerstand 4

3296 50k 100k Ohm Multiturn 102 Trimpot Trimmer Potentiometer Variabele weerstand 5

3296 50k 100k Ohm Multiturn 102 Trimpot Trimmer Potentiometer Variabele weerstand 6

3296 50k 100k Ohm Multiturn 102 Trimpot Trimmer Potentiometer Variabele weerstand 7

3296 50k 100k Ohm Multiturn 102 Trimpot Trimmer Potentiometer Variabele weerstand 9

3296 50k 100k Ohm Multiturn 102 Trimpot Trimmer Potentiometer Variabele weerstand 10

Verpakking:

Verpakkingspesificatie: 50 stuks per buis.

Toepassing:

De 3296-serie cermet trimmer potentiometer wordt veel gebruikt in verschillende toepassingen vanwege zijn precisie, duurzaamheid en veelzijdigheid.Hier zijn enkele gebruikelijke toepassingsgebieden voor dit type trimmer potentiometer:

•Telecommunicatieapparatuur:Gebruikt voor het fijn afstemmen van signaalverwerkingscircuits en het behoud van signaalintegrititeit.

•industriële besturingssystemen:Gebruikt in regelgevers en automatiseringssystemen voor het kalibreren en aanpassen van regelparameters.

•Medische hulpmiddelenGebruikt in medische instrumenten voor nauwkeurige controle en kalibratie van gevoelige apparatuur.

•Consumentenelektronica:Gevonden in apparaten zoals audioapparatuur, televisie en andere huiselektronica voor het aanpassen van instellingen en afstemmingsprestaties.

•Automobilische elektronica:Gebruikt in verschillende toepassingen in de automobielindustrie, zoals sensorkalibratie en besturingsmodules.

•Test- en meetinstrumenten:Essentieel in laboratorium- en veldinstrumenten voor nauwkeurige meet- en kalibratiefuncties.

•Stroomvoorziening:Gebruikt in stroomvoorzieningseenheden om de spanning- en stroominstellingen nauwkeurig aan te passen.

•RF- en microgolfcircuits:Gebruikt voor het afstemmen en matchen van impedanties in hoogfrequente circuits.

•Luchtvaart en defensie:Toegevoegd in avionics en defensie systemen voor nauwkeurige controle en betrouwbaarheid in ruwe omgevingen.

Over het algemeen is de 3296-serie cermet trimmer potentiometer een cruciaal onderdeel in elke toepassing die een nauwkeurige weerstandsregeling en hoge betrouwbaarheid vereist.

Voordeel:

• Fabriek directe levering, geen tussenpersonen.
• Voltooide certificaten zoals RoHS, REACH, enz. en kwaliteitsborging.
• Voldoende productiecapaciteit, korte levertijden.
• Professionele dienstverlening.
• OEM&ODM beschikbaar.
