3296X 0,5W Multiturn Cermet Trimmer Potentiometer Trimpot zijdelingse aanpassing

Producten

elektrische elektrische elektrische elektrische elektronen

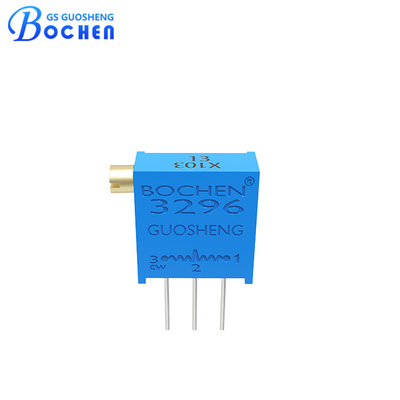

3296X 0,5W Multiturn Cermet Trimmer Potentiometer Trimpot zijdelingse aanpassing

MOQ:	100 stuks
Prijs:	$0.048 - $0.90/Piece
Standaardverpakking:	Standaardverpakking 50 stuks/buis
Leveringstermijn:	1-7 werkdagen
Betaalmethode:	T/T, L/C, D/A, D/P, Western Union
Toeleveringskapaciteit:	10000000 stukken per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Chengdu

Merknaam

BOCHEN

Certificering

RoHS, Reach

Modelnummer

3296X

Product Name:

3296X 0.5W Variable Resistor Side Adjustment Multiturn Cermet Trimmer Trimming Potentiometers

Product Type:

Trimmer Resistors

Elementtype:

Cermet

Termination Style:

PC Pin

Mounting Style:

PCB Mount

Nominaal vermogen (max. 300 volt):

70°C,0,5W;125°C,0W

Range Of Nominal Resistance:

10Ω-5MΩ

Resistance Tolerance:

Contact Resistance Variation (CRV):

≤3%R or 3Ω

Effective Travel:

25（±2）Turns

Rotational Life:

200 Cycles、ΔR≤±3%R

Total Mechanical Travel:

30±2 Turns

Min. bestelaantal:

100 stuks

Prijs:

$0.048 - $0.90/Piece

Verpakking Details:

Standaardverpakking 50 stuks/buis

Levertijd:

1-7 werkdagen

Betalingscondities:

T/T, L/C, D/A, D/P, Western Union

Levering vermogen:

10000000 stukken per maand

Markeren:

3296X Trimmer potentiometer

0.5W Trimmer potentiometer

Zijdelingse aanpassing 3296 trimpot

Productbeschrijving

3296X 0,5W Variabele weerstand zijregeling Multiturn Cermet Trimmer Trimming Potentiometers

Een snelle detail

•0.5W bij70°C.

•Twee terminale stijlen.

•Lineaire rangschikking van pinnen.

•Horizontale aanpassingsas.

• De totale mechanische beweging is 30 ± 2 draaie.

•Weerstandsbereik van 10 ohm tot 5M ohm.

•8 mm lange aanpassingsas kan worden aangepast.

•Dunne carrosserieprofiel, hoge precisie en betrouwbare prestaties.

Beschrijving

De 3296X cermet trimmer potentiometer is een veelzijdig onderdeel dat is ontworpen voor nauwkeurige aanpassingen in elektronische circuits.Deze precieze potentiometer met meerdere bewegingen biedt een weerstandsbereik van 10Ω tot 5MΩMet een vermogen van 0,5 W bij 70°C zorgt het voor betrouwbare prestaties onder verschillende temperatuuromstandigheden.Deze potentiometer maakt precieze en fijne aanpassingen mogelijk.Bovendien biedt het de mogelijkheid om de installatie aan te passen met een 8 mm lange aanpassingsas, waardoor de installatie en de werking flexibel zijn.De 3296X cermet trimmer potentiometer is ontworpen om consistente en nauwkeurige prestaties te leveren, waardoor het een ideale keuze is voor veeleisende elektronische toepassingen.

Specificatie

Elektrische kenmerken	Nominale weerstandsbereik	10Ω~5MΩ
	Resistentie Tolerantie	± 10%
	Terminalweerstand	≤ ± 1% R of 3Ω
	Variatie van de contactweerstand (CRV)	≤ 3% R of 3Ω
	Isolatieweerstand	500 Vdc R1≥1GΩ
	Voltage weerstaan	101.3KPa, 500 Vac; 8.5KPa, 250 Vac
	Dielectrische sterkte Zeeniveau	500 Vac ((1 min.)
	Effectief reizen	25 (± 2) draaikansen
Omgevingskenmerken	Weldwarmteweerstand	Waaloplossen: Temperatuur: 260 °C ± 5 °C, T: 3 ± 1 sec. met een vermogen van niet meer dan 10 kW Temperatuur: 320oC±5oC, T: ≤2 sec.
	Nominaal vermogen (max. 300 volt)	70oC, 0,5W; 125oC, 0W
	Temperatuurbereik	-55 °C ~ + 125 °C
	Temperatuurcoëfficiënt	± 250,± 100 ppm /°C
	Temperatuurverschillen	ΔR≤±2%R, Δ(Uab/Uac)≤±1%
	Rampen	10-500Hz, 0,75 mm, 6h ΔR≤±1%R, Δ ((Uab/Uac) ≤±2%
	Vibratie	100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2%
	Elektrische uithoudingsvermogen bij 70°C	1000 uur @ 70oC Nominaal vermogen; ΔR≤±3%R
	Rotatielooptijd	200 cycli, ΔR≤±3%R
Fysieke kenmerken	Totale mechanische verplaatsing	30 ± 2 draaikansen
	Startmoment	≤ 25 mN.m.
	Clutch-koppel	≤ 35 mN.m.

Afmeting

Twee terminale stijlen:

Afmetingen in mm, toleranties ±0,30 mm, tenzij anders aangegeven.

3296X 0,5W Multiturn Cermet Trimmer Potentiometer Trimpot zijdelingse aanpassing 0

3296X 0,5W Multiturn Cermet Trimmer Potentiometer Trimpot zijdelingse aanpassing 1

Verpakking

Verpakkingspesificatie: 50 stuks per buis.

3296X 0,5W Multiturn Cermet Trimmer Potentiometer Trimpot zijdelingse aanpassing 2

Toepassing

• Telecommunicatieapparatuur:Gebruikt voor het fijn afstemmen van signaalverwerkingscircuits en het behoud van signaalintegrititeit.

• Industriële besturingssystemen:Gebruikt in regelgevers en automatiseringssystemen voor het kalibreren en aanpassen van regelparameters.

• Medische hulpmiddelen:Gebruikt in medische instrumenten voor nauwkeurige controle en kalibratie van gevoelige apparatuur.

• ConsumentenelektronicaGevonden in apparaten zoals audiotoestellen, televisies en andere huiselektronica voor het aanpassen van instellingen en afstemmingsprestaties.

• Automobilische elektronica:Gebruikt in verschillende toepassingen in de automobielindustrie, zoals sensorkalibratie en besturingsmodules.

• Test- en meetinstrumenten:Essentieel in laboratorium- en veldinstrumenten voor nauwkeurige meet- en kalibratiefuncties.

• Stroomvoorzieningen:Gebruikt in stroomvoorzieningseenheden om de spanning- en stroominstellingen nauwkeurig aan te passen.

• RF- en microgolfcircuits:Gebruikt voor het afstemmen en matchen van impedanties in hoogfrequente circuits.

• Luchtvaart en defensie:Toegevoegd in avionics en defensie systemen voor nauwkeurige controle en betrouwbaarheid in ruwe omgevingen.

Voordeel

• Fabriek directe levering, geen tussenpersonen.
• ingevulde certificaten, zoalsRoHS, Reach, enz. en de beste kwaliteitsborging.
• Voldoende productiecapaciteit, korte levertijden.
• Professionele dienstverlening.
• OEM & ODM beschikbaar.
