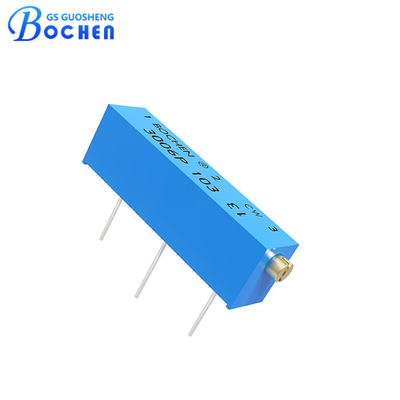

3006P-1-503 0,75w 50k ohm 3/4 multi-turn trimmer potentiometer

Producten

elektrische elektrische elektrische elektrische elektronen

3006P-1-503 0,75w 50k ohm 3/4 multi-turn trimmer potentiometer

MOQ:	100 stuks
Prijs:	$0.07 - $0.90/Piece
Standaardverpakking:	1. 25 stuks/buis, 4000 stuks/klein karton. 2. 16000 stuks/CTN/28KG/673530cm.
Leveringstermijn:	1-7 werkdagen
Betaalmethode:	T/T, L/C, D/A, D/P, Western Union
Toeleveringskapaciteit:	10000000 stukken per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Chengdu

Merknaam

BOCHEN

Certificering

RoHS, Reach

Modelnummer

3006P-1-503

Product Name:

3006P-1-503 0.75w 50k ohm 3/4 multiturn trimmer potentiometer

Product Type:

Trimmer Resistors

Element Type:

Cermet

Adjustment:

Side Slot

Mounting Style:

PCB Mount

Termination Style:

PC Pin

Nominal Resistance Range:

10Ω-5MΩ

Effectief reizen:

20 (± 2) Draai

Rated Power:

70℃，0.75W；125℃，0W

Total Mechanical Travel:

22±2 Turn

Min. bestelaantal:

100 stuks

Prijs:

$0.07 - $0.90/Piece

Verpakking Details:

1. 25 stuks/buis, 4000 stuks/klein karton. 2. 16000 stuks/CTN/28KG/67*35*30cm.

Levertijd:

1-7 werkdagen

Betalingscondities:

T/T, L/C, D/A, D/P, Western Union

Levering vermogen:

10000000 stukken per maand

Markeren:

0.75w trimmer potentiometer

Potentiometer voor een trimmer met meerdere bewegingen

50k ohm trimmer potentiometer

Productbeschrijving

3006P-1-503 0,75w 50k ohm 3/4 multi-turn trimmer potentiometer

Beschrijving

De trimmerspotentiometer 3006P-1-503 met een weerstand van 50 kiloohm (50kΩ) zorgt voor nauwkeurige weerstandsaanpassingen in elektronische schakelingen.Deze enkel draaiende trim pot maakt voor eenvoudige wijzigingen met een eenvoudige rotatieBekend om zijn betrouwbaarheid, nauwkeurigheid en compacte ontwerp, wordt het vaak gebruikt in toepassingen zoals audioapparatuur, instrumenten en elektronische prototypes die een fijne afstemming of kalibratie vereisen.

Kenmerken

■ 3/4" rechthoekig / Multiturn / Cermet / Industrieel / Verzegeld.

■ Er is een transparante behuizing beschikbaar, die zonder aansluiting en instrumentatie visueel kan worden ingesteld (alleen P-stijl).

■ laag pc-bordprofiel - slechts 1/4 ′′ hoog.

■ Optie voor het monteren van panelen beschikbaar.

■ beschikbaar is een RoHS-conforme versie.

Specificatie

Elektrische kenmerken	Nominale weerstandBereik	10Ω~5MΩ
	Resistentie Tolerantie	± 10%
	Terminalweerstand	≤ ± 1% R of 3Ω
	Variatie van de contactweerstand (CRV)	≤ 3% R of 3Ω
	Isolatieweerstand	500 Vdc R1≥1GΩ
	Voltage weerstaan	101.3KPa, 500 Vac; 8.5KPa, 250 Vac
	Dielectrische sterkte Zeeniveau	500 Vac ((1 min.)
	Effectief reizen	20 (± 2) draai
Omgevingskenmerken	Weldwarmteweerstand	Waaloplossen Temperatuur: 260 °C ± 5 °C, T: 3 ± 1 sec. met een gewicht van niet meer dan 10 kg Temperatuur: 320 °C ± 5 °C, T ≤ 2 sec.
	Nominaal vermogen	70°C, 0,75W; 125°C, 0W
	Temperatuurbereik	-55 °C ~ + 125 °C
	Temperatuurcoëfficiënt	± 250, ± 100 ppm /°C
	Temperatuurverschillen	ΔR≤±2%R, Δ(Uab/Uac)≤±1%
	Rampen	10-500 Hz, 0,75 mm, 6 uur ΔR≤±1%R, Δ ((Uab/Uac) ≤ ± 2%
	Vibratie	100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2%
	Elektrische uithoudingsvermogen bij 70°C	1000 uur @ 70°C Nominaal vermogen; ΔR≤±3%R
	Mechanische uithoudingsvermogen	200 cycli, ΔR≤±3%R
Fysieke kenmerken	Totale mechanische verplaatsing	22 ± 2 draaien
	Startmoment	≤ 25 mN.m.
	Clutch-koppel	≤ 35 mN.m.

Afmeting

3006P-1-503 0,75w 50k ohm 3/4 multi-turn trimmer potentiometer 0

Verpakking

Verpakkingsspecificatie:1. 25 stuks/buis, 4000 stuks/karton. 2. Aanpassingspakket beschikbaar.

3006P-1-503 0,75w 50k ohm 3/4 multi-turn trimmer potentiometer 1

Toepassing

• Telecommunicatie: wordt gebruikt voor impedantieafsluiting in signaalverwerkingsapparatuur.
• Consumentenelektronica: wordt toegepast in audioapparatuur voor nauwkeurige weerstandsregeling.
• Industriële automatisering: gebruikt voor het kalibreren van sensoren en controllers voor optimale prestaties.
• Medische hulpmiddelen: zorgt voor betrouwbare werking door de parameters van de schakeling te verfijnen.
• Breed weerstandsbereik: geschikt voor zowel lage als hoge vermogens.
• Robuuste constructie: biedt duurzaamheid en betrouwbaarheid in verschillende elektronische systemen.
• Veelzijdigheid: Ondersteunt verschillende elektronische schakelingen en configuraties.

3006P-1-503 0,75w 50k ohm 3/4 multi-turn trimmer potentiometer 2

Voordeel

• Fabriek directe levering, geen tussenpersonen.
• ingevulde certificaten, zoalsRoHS, Reach, enz. en de beste kwaliteitsborging.
• Voldoende productiecapaciteit, korte levertijden.
• Professionele dienstverlening.
• OEM & ODM beschikbaar.
