Verstelbare vermogen gegolfde weerstand draadgevoelige weerstand met beugels RXG20

Producten

elektrische elektrische elektrische elektrische elektronen

Verstelbare vermogen gegolfde weerstand draadgevoelige weerstand met beugels RXG20

MOQ:	50 stuks
Prijs:	$8.00 - $50.00/piece
Standaardverpakking:	Standaardverpakking
Leveringstermijn:	1-7 werkdagen
Betaalmethode:	T/T, L/C, D/A, D/P, Western Union
Toeleveringskapaciteit:	3,000, 000 stuks per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Chengdu

Merknaam

BOCHEN

Certificering

RoHS, Reach

Modelnummer

RXG20

Product Name:

RXG20 Adjustable Corrugated Resistance Wirewound Resistor With Brackets

Product Type:

Wirewound Resistors

Mounting Style:

Chassis Mount

Resistance Range:

1R0 ~ 100R

Resistance Tolerance:

Powe Rating:

50W～2500W

Temperature Coefficient of Resistance:

<20Ω ±400PPM/°C, ≥20Ω ±300PPM/°C

Operating temperature range:

-55 ~ +155°C

Short term overload:

3 x rated power / 5 seconds

Dielectric strength:

2500VAC Min.

Min. bestelaantal:

50 stuks

Prijs:

$8.00 - $50.00/piece

Verpakking Details:

Standaardverpakking

Levertijd:

1-7 werkdagen

Betalingscondities:

T/T, L/C, D/A, D/P, Western Union

Levering vermogen:

3,000, 000 stuks per maand

Markeren:

Verstelbare wirewundresistor

Geaffineerde draadgevoelige resistor

met een breedte van niet meer dan 50 mm

Productbeschrijving

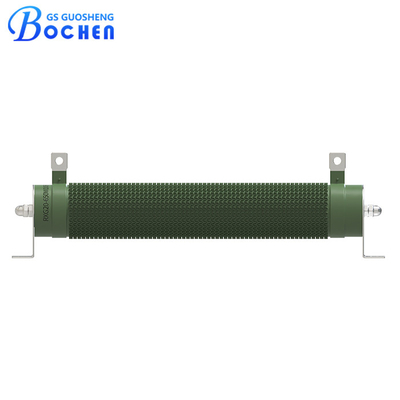

RXG20 Verstelbare gegolfde weerstand Wirewound resistor met beugels

Een snelle detail

• Mullite gecoat.
• Tot 2500 W vermogen.
• Geaffineerd lint element voor snelle koeling.
• 3x overbelasting gedurende 5 seconden.
• Op maat gemaakte afsluitingen/leidingen beschikbaar.
• Vlamwerende constructie.

•RoHS-compatibel.
• Terminaties / leidingen beschikbaar.

•Chassis bevestiging, met beugels.

• Aanti-veroudering draad.

Beschrijving

De RXG20 Wirewound Resistor is een hoogwaardig elektronisch onderdeel dat bekend staat om zijn precisie en betrouwbaarheid in verschillende toepassingen.Het creëren van een weerstandspadDeze constructie zorgt voor stabiele en nauwkeurige weerstandswaarden, waardoor de RXG20 ideaal is voor circuits die een consistente prestatie vereisen. Een van de belangrijkste voordelen van de RXG20 Wirewound Resistor is de uitstekende warmteafvoer.de weerstand in staat stelt om zijn prestaties te behouden, zelfs bij hoge temperaturenDeze eigenschap is essentieel om oververhitting te voorkomen en de levensduur van de weerstand te waarborgen.

Bovendien biedt de RXG20-weerstand een lage geluidsdruk, waardoor deze geschikt is voor toepassingen waar signaalintegriteit cruciaal is.Met zijn hoge vermogen kan het hoge stromen weerstaan zonder afbreuk te doen aan de prestaties.Dit maakt de RXG20 Wirewound Resistor een veelzijdig onderdeel dat wordt gebruikt in een breed scala aan elektronische circuits, industriële apparatuur en precisie-instrumenten.

Specificatie

Temperatuurweerstandscoëfficiënt	Binnen ±440 ppm/°C
Nominale energievrije lucht:	50 ~ 2500 W
Operatietemperatuurbereik:	-25°C ~ +225°C
Resistentiebereik (ohm):	Zie onderstaande weerstandsgrafiek
Tolerantie:	±5%, ±10% volgens de onderstaande weerstandsgamma-diagram
Type	Waarde van de weerstand	Tolerantie
100 W	1R0 2K7	5%
120 W	1R0 2K7	5%
150 W	1R0 2K7	5%
200 W	1R0 2K7	5%
300 W	1R0 2K7	5%
400 W	1R0 2K7	5%
500 W	1R0 2K7	5%
600 W	1R0 2K7	5%
750 W	1R0 2K7	5%
1000 W	1R0 2K7	5%
1200 W	1R0 2K7	5%
1500 W	1R0 2K7	5%
2000 W	1R0 2K7	5%
2500 W	1R0 2K7	5%

Afmeting

Afmetingen in mm.

Verstelbare vermogen gegolfde weerstand draadgevoelige weerstand met beugels RXG20 0

vermogen	A±1	B±1	C ± 1	D ± 1	E±1	F±1	G±1	H± 1	1 ± 1	K±3	L ± 15
10W	14	6	22	19	15	5	3	6	40	41
20W	21	13	30	22	20	5	3	6	50	52
30 W	21	13	30	22	20	5	3	6	70	52
40 W	21	13	30	22	20	5	3	6	90	52	1
50 W	28	18	32	30	27	7	5	8	90	62	1
80 W	28	18	32	30	27	7	5	8	135	62	1
100 W	28	18	32	30	27	7	5	8	170	62	1
150 W	28	18	32	30	27	7	5	8	215	62	2
200 W	28	18	32	30	27	7	5	8	267	62	2
300 W	40	25	46	44	40	7	5	10	267	90	2
400 W	40	25	46	44	40	7	6	10	330	90	3
500 W	50	35	46	44	48	8	6	10	330	90	3
800 W	60	40	67	77	60	8	7	13	400	144	4
1000 W	60	40	67	77	60	8	7	13	430	144	4
2000 W	70	42	71	73	70	8	7	13	430	144	4
3000 W	80	58	76	86	80	8	7	16	430	162	4
4000 W	100	76	93	75	100	9	7	18	425	168	4
5000 W	100	76	93	75	100	9	7	18	533	168	5
8000 W	100	76	93	75	100	9	7	18	640	168	6
10000 W	100	76	93	75	100	9	7	18	855	168	9

Verpakking

Verpakkingsspecificatie:

Toepassing

RXG20 wirewound weerstanden worden op grote schaal gebruikt in meerdere industrieën, waaronder:

•Industriële automatisering: voor het regelen en beheren van de kracht in machines en apparatuur.
•Automotive: In toepassingen zoals remsystemen, stuurbekrachtiging en motorbesturingseenheden.
•Stroomvoorzieningen: voor het reguleren en stabiliseren van spanning en stroom in stroomcircuits.
•Medische hulpmiddelen: Precieze werking in gevoelige medische apparatuur.
•Lucht- en ruimtevaart en defensie: betrouwbare prestaties bieden in missiesystemen.

Voordeel

• Fabriek directe levering, geen tussenpersonen.
• ingevulde certificaten, zoalsRoHS, Reach, enz. en de beste kwaliteitsborging.
• Voldoende productiecapaciteit, korte levertijden.
• Professionele dienstverlening.
• OEM & ODM beschikbaar.
