DETAILS VAN DE PRODUCTEN

Thuis > Producten >

PT10 10 mm horizontale koolstoffilmpotentiometer door gat Cermet trimmer

Producten

elektrische elektrische elektrische elektrische elektronen

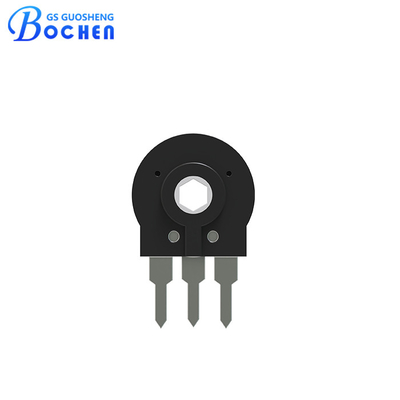

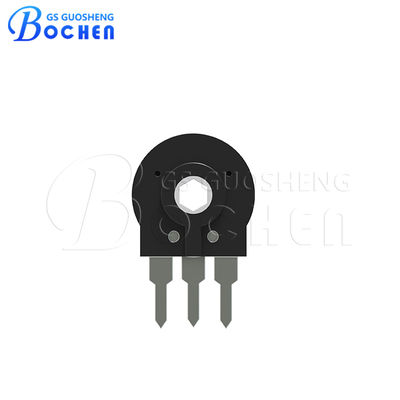

PT10 10 mm horizontale koolstoffilmpotentiometer door gat Cermet trimmer

MOQ:	100 stuks
Prijs:	$0.075 - $0.80/piece
Standaardverpakking:	500 stuks per plastic zak; 2000 stuks per klein karton; 10000 stuks per groot karton.
Leveringstermijn:	1-7 werkdagen
Betaalmethode:	T/T, L/C, D/A, D/P, Western Union
Toeleveringskapaciteit:	3,000, 000 stuks per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Chengdu

Merknaam

BOCHEN

Certificering

RoHS, Reach

Modelnummer

Product Name:

PT10 10mm Horizontal Adjustment Through Hole Cermet Trimmer Carbon Film Potentiometer

Product Type:

Single turn trimmer

Termination Style:

Through Hole

Adjustment:

Side Adjust

Element Type:

Carbon

Nominal Resistance Range:

100Ω to 5MΩ

Standard Resistance Tolerance:

± 20%

Nominal power 50°C (122°F):

50°C, 0.15 W

Electrical rotation angle:

220° ± 20°

Mechanical rotation angle:

235° ± 5°

Min. bestelaantal:

100 stuks

Prijs:

$0.075 - $0.80/piece

Verpakking Details:

500 stuks per plastic zak; 2000 stuks per klein karton; 10000 stuks per groot karton.

Levertijd:

1-7 werkdagen

Betalingscondities:

T/T, L/C, D/A, D/P, Western Union

Levering vermogen:

3,000, 000 stuks per maand

Markeren:

10 mm koolstoffilmpotentiometer

Horizontale koolstoffilmpotentiometer

Horizontale potentiometer van Cermet

Productbeschrijving

PT10 10mm horizontale aanpassing door gat Cermet Trimmer Carbon Film Potentiometer

Een snelle detail

• Uitstekende prestaties (lineariteit tot 3%).
• Koolstof- of kermetresistieve elementen.
• Tot 16 mechanische ontspanning voor tactiele feedback.
• Tot 100.000 levenscycli.
• IP54 bescherming.
• Verpakking van het tijdschrift voor automatische invoeging.
• Polyester / aluminium substraat.
• Wiper in de eerste positie, 50% of volledig in de richting van de klok.
• losse en geassembleerde as en knoppen.
• lineaire, logaritmische en anti-logaritmische conieke vervorming.
• Zelfblussend plastic (UL 94V-0) is verkrijgbaar.
• SPDT-schakelaar en lage koppelversie beschikbaar.

Beschrijving

De PT10 koolstof trimmer potentiometer is een veelzijdig en robuust onderdeel met een diameter van 10 mm, ontworpen voor nauwkeurige weerstand aanpassingen in verschillende elektronische circuits.Het heeft een koolstof element voor betrouwbare prestaties en lange termijn stabiliteitHet ontwerp met zijstapparaat zorgt voor een gemakkelijke en handige afstemming, terwijl de door-gat montage zorgt voor een veilige bevestiging aan printplaten (PCB's).De potentiometer biedt een standaard weerstandsbereik van 100Ω tot 5MΩ met een tolerantie van 20%Het heeft een vermogen van 0,15 W bij 50°C, waardoor het geschikt is voor toepassingen met een laag vermogen.nauwkeurige en soepele aanpassingenBovendien werkt de PT10 efficiënt in een temperatuurbereik van -25°C tot +70°C, waardoor hij zich kan aanpassen voor gebruik in verschillende omgevingsomstandigheden.

Specificatie

Elektrische specificaties	Taper	Lin.
	Standaard weerstandsbereik	100Ω ≤ Rn ≤ 5MΩ
	Standaard weerstandsvertraging	± 20%
	Max. Spanning	200 VDC
	Nominaal vermogen 50°C (122°F)	50°C, 0,15 W
	Restweerstand	≤ 0,5% Rn (5Ω min.)
	Gelijkwaardige geluidsweerstand	≤ 3% Rn (3Ω min.)
	Werktemperatuur	-25°C tot +70°C
Mechanische specificaties	Mechanische rotatiehoek	235° ± 5°
	Elektrische rotatiehoek	220° ± 20°
	Rotatietoment	0.4 tot en met 2 Ncm (0,6 tot 2,7 in-oz)
	Stop koppel	> 5 Ncm (> 7 in-oz)
	Stootkracht over de rotor	> 49N
	Leven	Tot 100 000 cycli
Omgevingsonderzoek	Elektrische levensduur	10,000 uur bij 50°C; 0,15 W; ± 5%
	Mechanische levensduur	1000 cycli bij 10 tot 15 cpm; ±3 % (Rn < 1M)
	Temperatuurcoëfficiënt	¥25°C; +70°C; ±300 ppm/°C (Rn < 100K)
	Thermische cyclus	16 uur bij 85°C en 2 uur bij -25°C; ±2,5%
	Vochtige warmte	500 uur bij 40°C en 95% relatief; ±5%
	Vibratie	2 uur per vlak bij 10 Hz - 55 Hz; ±2%
	Bewaarplaats	6 maanden bij 23 °C ± 2 °C en 50% RH; ± 2,5%

Afmeting

Afmetingen in mm, toleranties ±0,30 mm, tenzij anders aangegeven.

H01-2,5 mm

PT10 10 mm horizontale koolstoffilmpotentiometer door gat Cermet trimmer 0

H04-3,8 mm

PT10 10 mm horizontale koolstoffilmpotentiometer door gat Cermet trimmer 1

H05-5 mm

PT10 10 mm horizontale koolstoffilmpotentiometer door gat Cermet trimmer 2

H07-3,8 mm

PT10 10 mm horizontale koolstoffilmpotentiometer door gat Cermet trimmer 3

Verpakking

Verpakkingsspecificatie: 500 stuks/plastieksak; 2000 stuks/klein karton; 10000 stuks/meesterkarton.

Toepassing

• Selectie van het apparaatprogramma.
• Instelling van de thermostaat.
• Timer- en besturingsrelais.
• Consumentenelektronica.
• Beheersing van elektrisch gereedschap
• Test- en meetapparatuur.

Voordeel

• Fabriek directe levering, geen tussenpersonen.
• Voltooide certificaten zoals RoHS, REACH,enz. en de beste kwaliteitsborging.
• Voldoende productiecapaciteit, korte levertijden.
• Professionele dienstverlening.
• OEM & ODM beschikbaar.
